AVY B910 |
|
PANE |
|

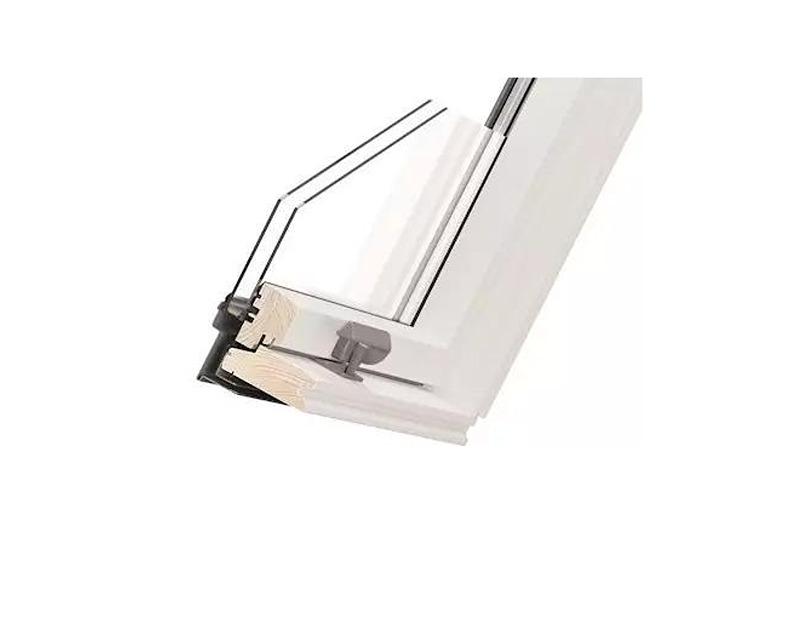

Construction |
4-16-4H |
24 mm double glazing |
* |
Low E |
** |
Gas ( argon ) |
* |
Toughened |
* |
Ug ( W/m2K ) |
1.0 |
Total solar energy transmittance |
0.55 |
Uw ( W/m2K ) |
1.3 |
Water tightness |
E1350 |
Air permeability |
Class 4 |
Resistance to wind load |
Class C4 |
Sound reduction |
32 (-1,-5) dB |
COLOUR |
|
Natural wood white painted |
* |
APPLICABLE

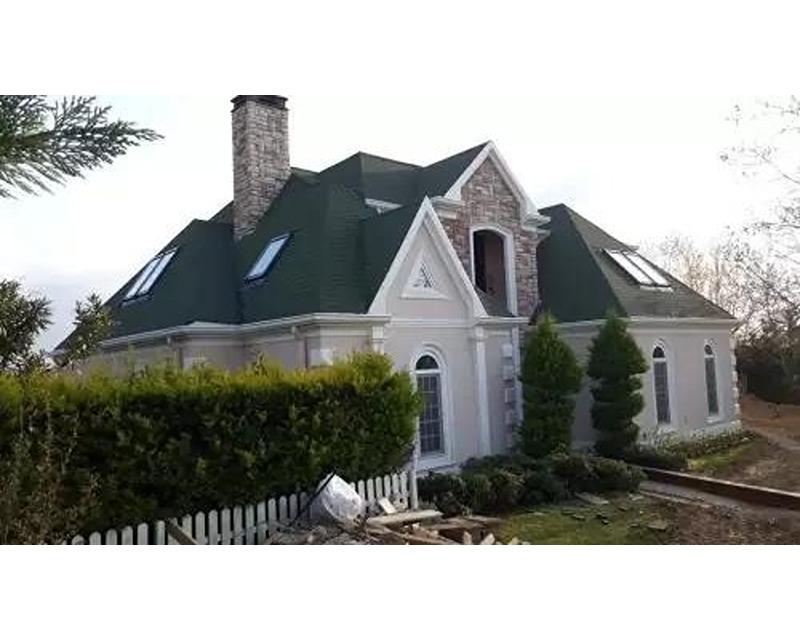

In public and domestic buildings
In heated, inhabited rooms
In roof pitch range of 15°-90°

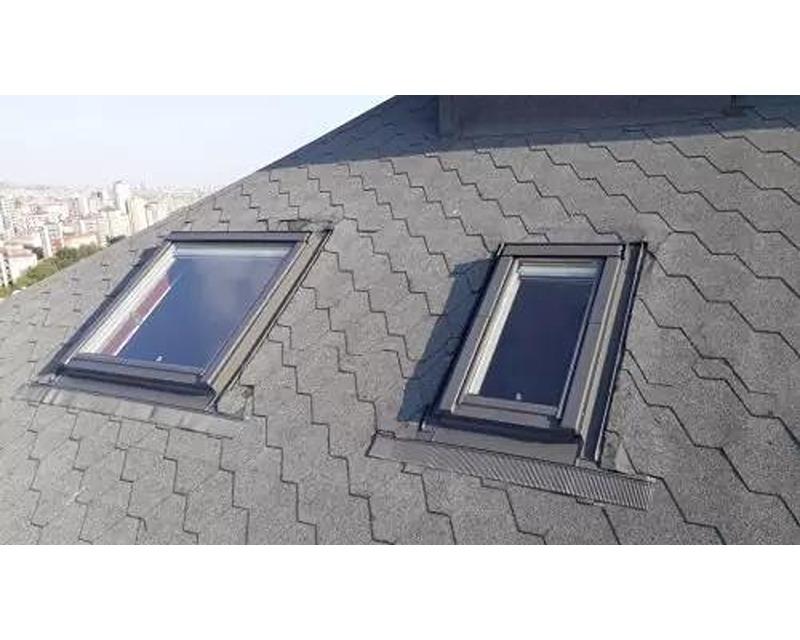

Suitable on all common roofings with proper flashing
FEATURES

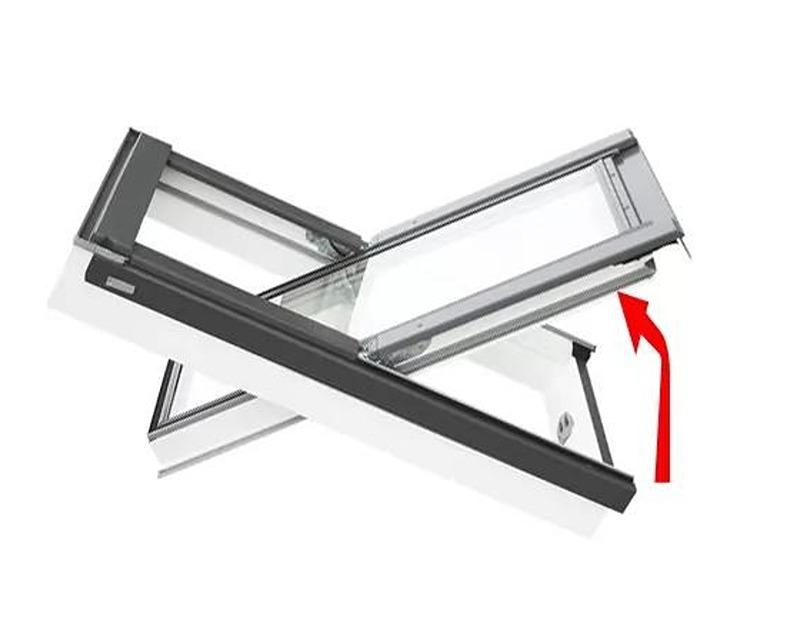

Centre pivot
Ventilation valve
Toughened outer glass

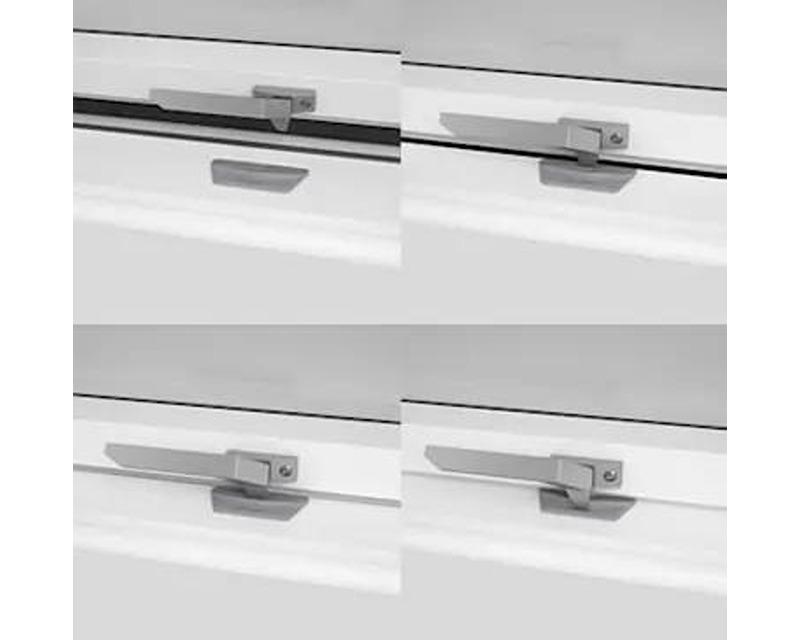

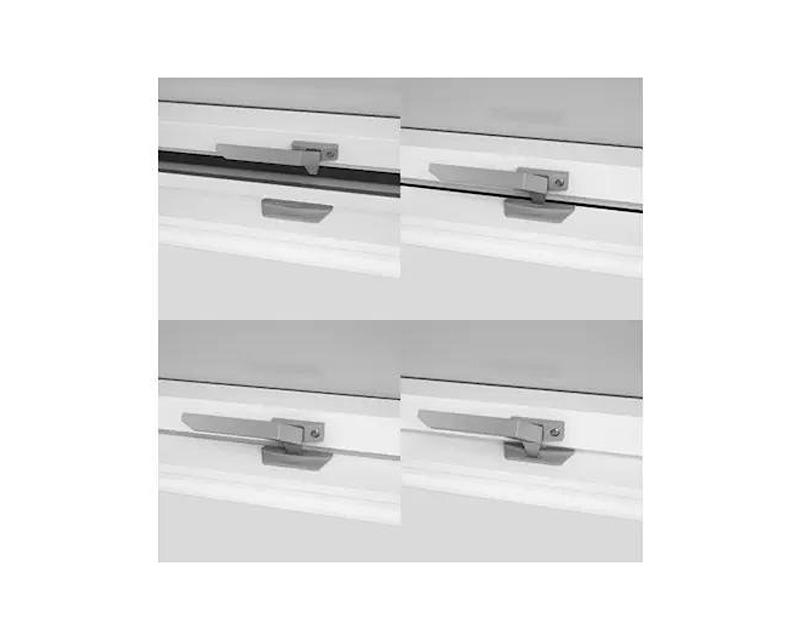

Elegant bottom handle
Two passive ventilation positions via handle
Extra (plus) gasket
Double Low-e coating
Easy installation
10 year guarantee

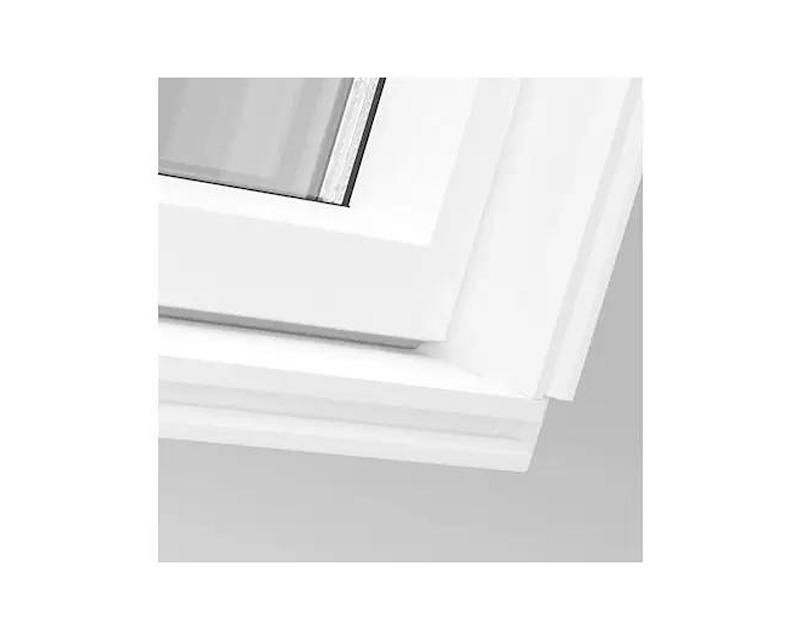

MATERIAL | WOOD AND FINISHING
Kiln-dried laminated pine wood
Timber from FSC certified forests
Fungicide protection
Water based lacquer
COVER PARTS
Aluminium, lacquered, RAL 7043
HANDLE
Ergonomically designed moulded zinc handle, lacquered
HINGE

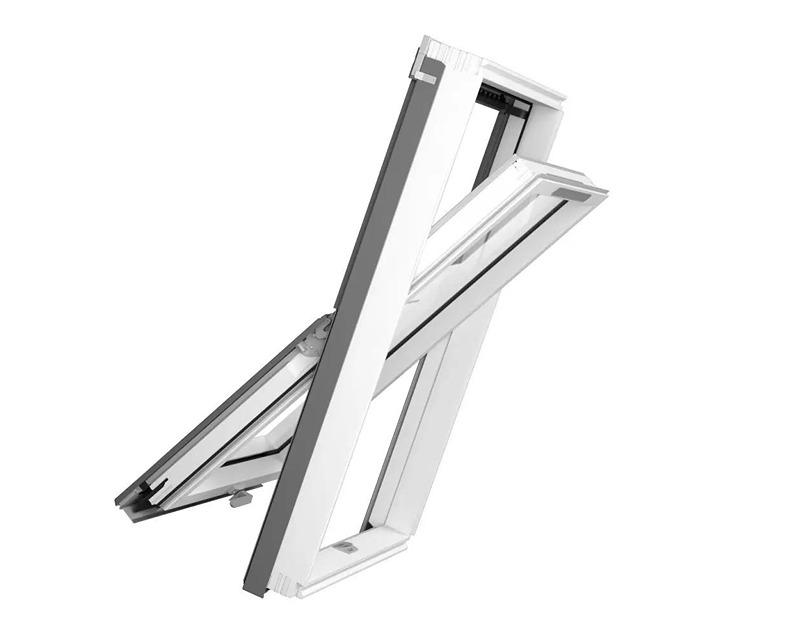

Pivot hinge
MEASURES |
||||||||||
CODE |
NOMINAL SIZE |
FRAME EXTERNAL SIZE |
PANE SIZE |
VISIBLE GLASS |
||||||
|
|
Width |
Height |
Width |
Height |
Width |
Height |
Effective Light Area m2 |
||
AVYC2A |
55 x 78 cm |
55 cm |
77,8 cm |
39,8 cm |
64,9 cm |
37,3 cm |
59 cm |
0.220 |
||
AVYC4A |
55 x 98 cm |
55 cm |
97,8 cm |
39,8 cm |
84,9 cm |
37,3 cm |
79 cm |
0.295 |
||
AVYF6A |
66 x 118 cm |
66 cm |
117,8 cm |
50,8 cm |
104,9 cm |
48,3 cm |
99 cm |
0.478 |
||
AVYM4A |
78 x 98 cm |
78 cm |
97,8 cm |
62,8 cm |
84,9 cm |
60,3 cm |
79 cm |
0.476 |
||
AVYM6A |
78 x 118 cm |
78 cm |
117,8 cm |
62,8 cm |
104,9 cm |
60,3 cm |
99 cm |
0.597 |
||
AVYM8A |
78 x 140 cm |
78 cm |
139,8 cm |
62,8 cm |
126,9 cm |
60,3 cm |
121 cm |
0.729 |
||
AVYS6A |
114 x 118 cm |
114 cm |
117,8 cm |
98,8 cm |
104,9 cm |
96,3 cm |
99 cm |
0.953 |
||

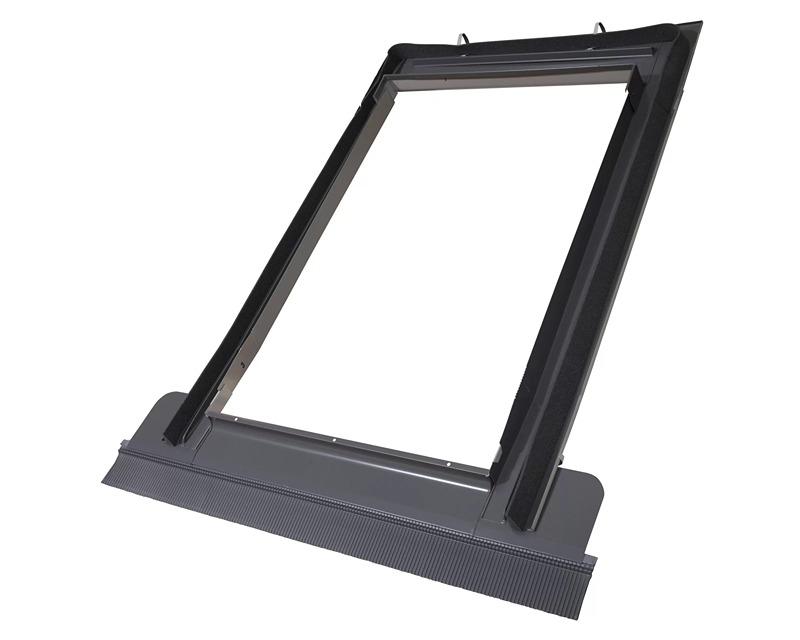

FLASHING COMPATIBILITY TABLE |
|

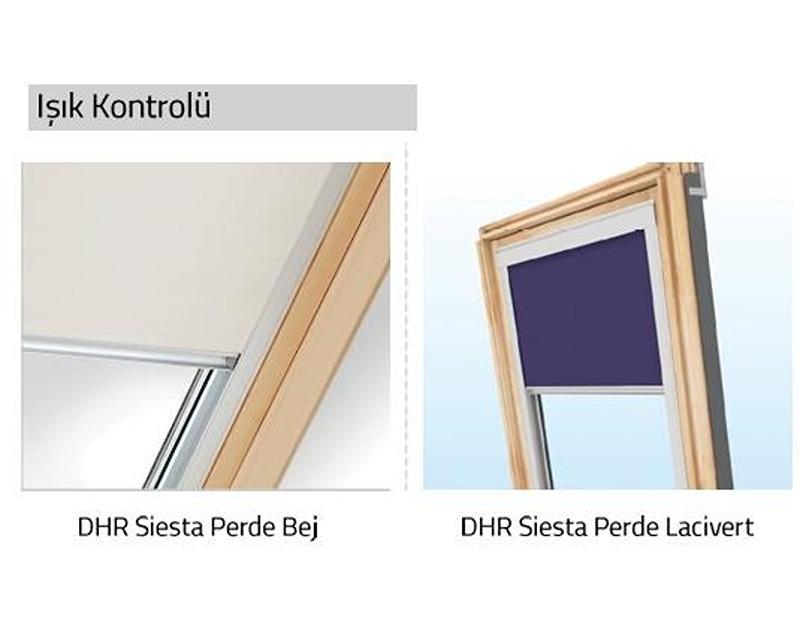

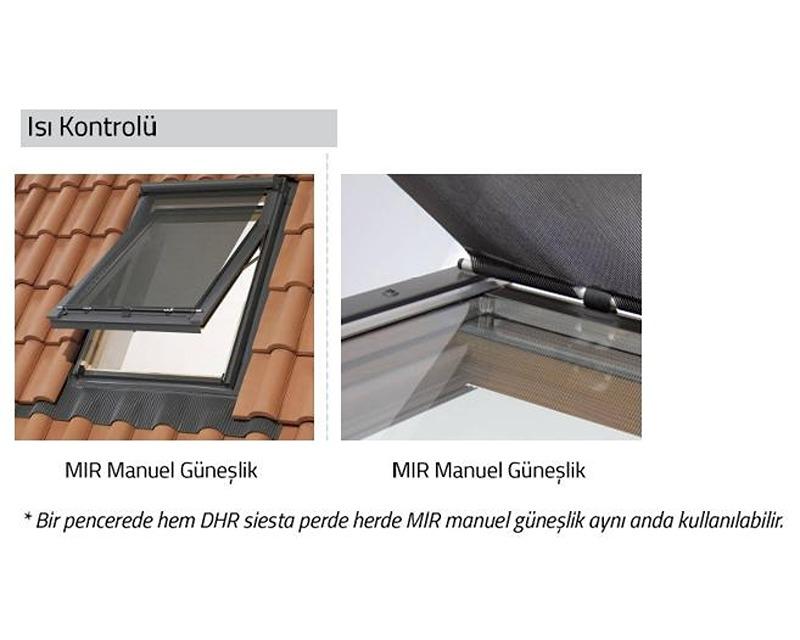

BLIND COMPATIBILITY TABLE |
|||||
SIZE CODE |
SLATE |
TILE |
UNIVERSAL |
|
BLACKOUT |
ROLLER |
AWNING |
C2A |
SFXC2A |
TFXC2A |
UFXC2A |
|
DURC2A |
RHRCXA |
MIRCXA |
C4A |
SFXC4A |
TFXC4A |
UFXC4A |
|
DURC4A |
RHRCXA |
MIRCXA |
F6A |
SFXF6A |
TFXF6A |
UFXF6A |
|
DURF6A |
RHRFXA |
MIRFXA |
M4A |
SFXM4A |
TFXM4A |
UFXM4A |
|
DURM4A |
RHRMXA |
MIRMXA |
M6A |
SFXM6A |
TFXM6A |
UFXM6A |
|
DURM6A |
RHRMXA |
MIRMXA |
M8A |
SFXM8A |
TFXM8A |
UFXM8A |
|
DURM8A |
RHRMXA |
MIRMXA |
S6A |
SFXS6A |
TFXS6A |
UFXS6A |
|
DURS6A |
RHRSXA |
MIRSXA |
COMBI FLASHING COMPATIBILITY TABLE
UCX C2A 13 E | F | G | UCX C2A 2 E | F | G | UCX C2A 46 E | F | G | UCX C2A 5 E | F | G | UCX C2A 7 E |
UCX C4A 13 E | F | G | UCX C4A 2 E | F | G | UCX C4A 46 E | F | G | UCX C4A 5 E | F | G | UCX C4A 7 E |
UCX F6A 13 E | F | G | UCX F6A 2 E | F | G | UCX F6A 46 E | F | G | UCX F6A 5 E | F | G | UCX F6A 7 E |
UCX M4A 13 E | F | G | UCX M4A 2 E | F | G | UCX M4A 46 E | F | G | UCX M4A 5 E | F | G | UCX M4A 7 E |
UCX M6A 13 E | F | G | UCX M6A 2 E | F | G | UCX M6A 46 E | F | G | UCX M6A 5 E | F | G | UCX M6A 7 E |
UCX M8A 13 E | F | G | UCX M8A 2 E | F | G | UCX M8A 46 E | F | G | UCX M8A 5 E | F | G | UCX M8A 7 E |
UCX S6A 13 E | F | G | UCX S6A 2 E | F | G | UCX S6A 46 E | F | G | UCX S6A 5 E | F | G | UCX S6A 7 E |
